Meremote Switch Dengan Telnet

Assalamu'alaikum Wr. Wb. Sekarang saya akan berbagi tentang cara meremote switch. Selama ini kan kita pake packet tracer, dan untuk melakukan konfigurasi terhadap switch/router kita hanya tinggal klik router nya lalu tampilan terminal akan muncul. Namun di real device nya kita harus me-remote device tersebut dari sebuah PC atau Laptop. Nah untuk meremotenya ada banyak cara. Pada postingan ini saya akan menjelaskan cara remote nya lewat telnet, masih tetap pakai Packet Tracer tentunya, karena disini tidak ada real device nya.



1. Pengertian

  Telnet (Telecommunication network) adalah sebuah protokol jaringan yang digunakan pada Internet atau Local Area Network untuk menyediakan fasilitas komunikasi berbasis teks interaksi dua arah yang menggunakan koneksi virtual terminal. TELNET dikembangkan pada 1969 dan distandarisasi sebagai IETF STD 8, salah satu standar Internet pertama. TELNET memiliki beberapa keterbatasan yang dianggap sebagai risiko keamanan.
2. Latar Belakang
  Dengan telnet kita dapat meremote Switch dari PC, dengan begitu kita dapat mempermudah pengkonfigurasian Swicth karena jika kita ingin mengkonfigurasi kita tidak perlu dari switch nya langsung, hal ini juga menambah efisiensi waktu di dalam jaringan yang sangat besar.
3. Maksud dan Tujuan
  Kegiatan ini bertujuan agar kita dapat melakukan konfigurasi pada Switch supaya dapat diremote pada client dengan menggunakan fitur Telnet.
4. Jangka Waktu

  Jangka waktu yang dibutuhkan untuk konfigurasi ini kurang lebih 30 menit mulai dari buat topologi hingga melakukan trouble shooting
5. Alat dan Bahan
  1. PC
  2. Cisco Packet Tracer (Installed)
6. Langkah Kerja

1.  Pertama kita buat topologi jaringan terlebih dahulu. Saya disini membuat topologi seperti dibawah

2. Kemudian kita membuat vlan untuk port port nya. Disini kita hanya perlu membuat 1 vlan saja , dan mendaftarkan semua PC kedalam Vlan 10.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#exit
Switch(config)#interface range fa 0/1-4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#
3. Setelah itu kita setting IP untuk VLAN 10 , yang nantinya akan dijadikan gateway sekaligus IP untuk diremote oleh client. Caranya seperti dibawah
Switch(config)#interface vlan 10
Switch(config-if)#ip address 10.10.10.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#




4. Jika sudah selanjutnya kita akan mengaktifkan dan memberikan password untuk remote telnet ( Virtual Terminal ). Caranya adalah sebagai berikut

Switch(config)#line vty 0 2
Switch(config-line)#password Faiz
Switch(config-line)#exit
Switch(config)#




berikut keterangannya :
• Line artinya kita akan mengkonfigurasikan Terminal Configure
Vty artinya jenis terminal yang akan diaktifkan adalah Virtual Terminal ,
seperti telnet , ssh dll.
0 2 , artinya id yang akan diberikan ke user yg meremote. Ini juga
menggambarkan jumlah Client yg dapat meremote. Angka “0” adalah angka
awal yg diberikan ke client dan “2” adalah id/angka terakhir yang diberikan ke
client. Jadi nanti client akan mendapatkan ID 0 - 2. Jadi User yang dapat
meremote adalah sejumlah 3 Client ( ID 0, 1, dan 2).

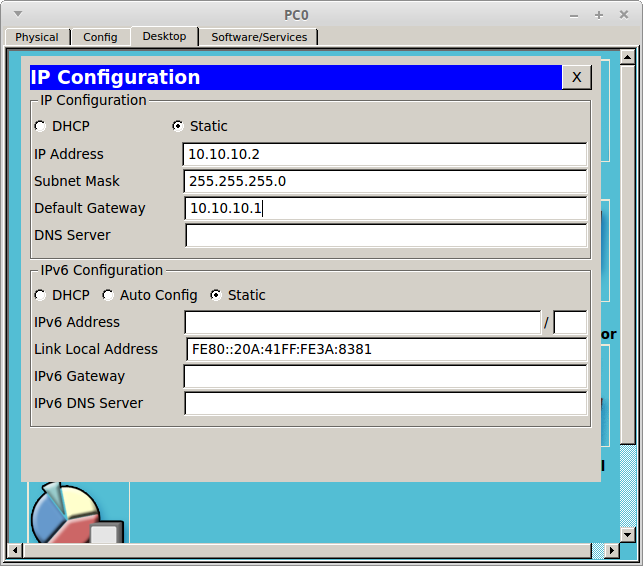

5. Jika sudah selanjutnya setting IP di client dan masukan gatewaynya dengan IP Addess dari switch yaitu 10.10.10.1
PC 1

PC 2

PC 3

PC 4

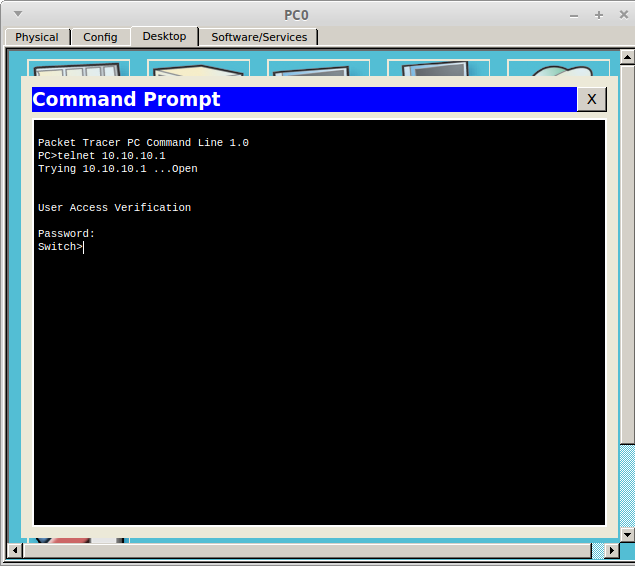

6. Selanjutnya kita test remote, ketikkan perintah telnet <IP VLAN> . Maka
hostname yang tadi nya PC akan berubah menjadi Switch>

telnet 10.10.10.1

 7. Dan untuk memastikan bahwa jumlah client yang dapat meremote adalah 3 client, maka semua client cobalah untuk meremote , pasti yang ke-4 akan gagal.

7. Kesimpulan

  Kesimpulan dari hasil kegiatan ini yaitu kita dapat melakukan konfigurasi telnet yang dapat  membuat konfigurasi suatu jaringan lebih efisien apalagi dalam hal efisiensi waktu, jumlah user yang bisa melakukan telnet tergantung dari konfigurasi yang kita buat pada awal tadi yaitu yang kita tentukan.

8. Referensi
  1. http://203.130.243.185/data/eBook-CISCO/MODUL%20CISCO%20IDN.pdf
 NB : Untuk konfigurasi yang lain bisa lihat DISINI

Mungkin hanya ini yang bisa saya bagikan. Sekian.
Assalamu'alaikum Wr. Wb.
