How To Install Cisco Packet Tracer On Linux

Assalamu'alaikum Wr. Wb. Pada kesempatan kali ini saya ingin mencoba belajar tentang simulator Cisco. Nah sebelum saya masuk ke pembahasan tentang Cisco saya perlu install dulu software simulator-nya. Nama software untuk simulatornya tersebut adalah Cisco Packet Tracer.


    A. Pengertian
        Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco System dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy.
        B. Latar Belakang
            Latar belakang saya menginstall Cisco Packet Tracer ini agar saya lebih mengerti tentang konsep sebuah jaringan. Dan Cisco Packet Tracer ini juga bsia digunakan sebagai media simulator sebelum kita melakukan konfigurasi pada realita nyata nya agar mengurangi tingkat kegagalan dan trouble shootting pada saat konfigurasi nyata.
            C. Maksud dan Tujuan
                Tujuan utama Cisco Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.
                D. Jangka Waktu
                    Jangka waktu pelaksaan install Cisco Packet Tracer ini kurang lebih 10 sampai 15 menit.
                    E. Alat dan Bahan
                      1. PC yang akan di install Packet Tracer
                      2. File Packet Tracer => Bisa Download Disini
                        F. Langka Kerja
                          1. Pertama kita download terlebih dahulu File Cisco Packet Tracer nya.

                          2. Setelah selesai mendownload, kita buka terminal dan dan masuk superuser dan masuk pada direktori tempat file Cisco Packet Tracer berada


                          3. Setelah itu kita ls untuk memastikan bahwa file Cisco Packet Tracer sudah ada


                          4. Kalau sudaah ada kita bisa ekstrak file tersebut. Karena file tersebut ber format.tar.gz maka kita bisa ekstrak dengan perintah
                          #tar -xzvf Cisco\ Packet\ Tracer\ 6.2\ for\ Linux\ -\ Ubuntu\ installation\ -\ Student\ version\ no\ tutorial.tar.gz

                          Tulisan berwarna merah bergantung pada nama file tersebut

                          5. Setelah kita ekstrak, kita ls lagi untuk memastikan kalau file Cisco Packet Tracer sudah terekstrak


                          6. Setelah itu kita masuk pada direktori Cisco Packet Tracer yang tadi kita ekstrak
                          #cd PacketTracer62Student

                          7. Setelah kita masuk pada direktori Cisco Packet Tracer, kita bisa mulai install dengan memberi perintah
                          #./install

                          8. Kemudian akan muncul keterangan seperti dibawah.

                          Tekan Enter untuk melanjutkan

                          9. Kemudian kita tekan Enter --(More)-- dengan menahannya sampai 99%


                          10. Kalau sudah mencapai 99% maka akan muncul seperti dibawah. Kita pilih Y lalu enter untuk melanjutkan installasi


                          11. Langsung saja tekan enter. Dibawah ini sebagai direktori tempat Cisco Packet Tracer terinstall

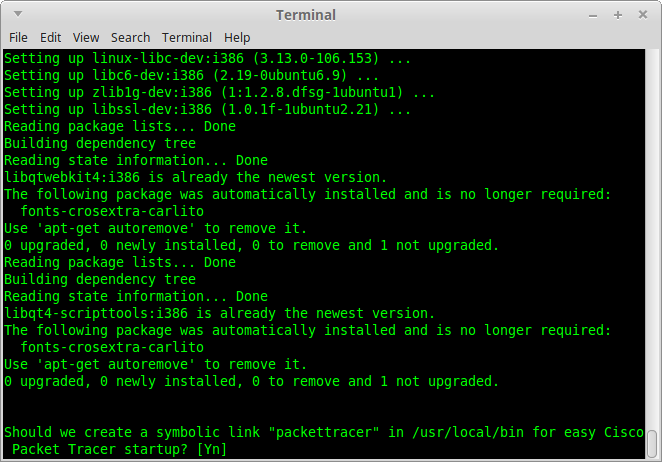

                          12. Tunggu proses update selesai


                          13. kemudian kita tekan Y lalu Enter untuk melanjutkan install Cisco Packet Tracer


                          14. Kalau sudah selesai akan keluar keterangan "Cisco Packet Tracer 6.2 installed successfully". Keterangan tersebut menunjukkan bahwa Install Cisco Packet Tracer sudah sukses.


                          15. Untuk menjalankan. Kita keluar terlebih dahulu dari direktori PacketTracer62Student
                          #cd ..


                          16. Kemudian kita jalankan dengan cara
                          #packettracer

                          17. Pada saat kita membuka pertama kali, maka akan keluar notifikasi seperti dibawah

                          Langsung klik OK

                          18. Inilah tampilan awal dari Cisco Packet Tracer

                            G. Kesimpulan
                                Kita bisa mempelajari dan mendalami ilmu tentang konsep jaringan melalui simulator tersebut. Untuk simulaator jaringan tidak hanya Cisco Packet Tracer ada juga yang namanya GNS3. Suatu saat nanti saya akan posting membahas tentang GNS3 setelah saya selesai membuat beberapa konfigurasi menggunakan Cisco Packet Tracer ini.
                                H. Referensi
                                  1. https://id.wikipedia.org/wiki/Packet_Tracer

                                   NB : Untuk konfigurasi yang lain bisa lihat DISINI

                                  Mungkin hanya ini yang bisa saya bagikan. Sekian.
                                  Assalamu'alaikum Wr. Wb.
